2.TOTO ｼｽﾃﾑﾄｲﾚ ﾚｽﾄﾊﾟﾙ
Webﾘﾌｫｰﾑ工事見学会

さて、レストパルを使った在宅トイレリフォーム工事の様子をご覧いただきましょう。

現在お住まいのお宅をリフォームする場合、1ヶ所しかトイレが無ければ、そうそうのんびり工事している訳にはいきません。
少なくとも1日で便器だけでも使用できるところまでは進めたいところです。

正直申しまして、レストパルの正規施工には、かなりの時間を要します。そのため、端折って施工する業者もかなりいます。

住まいるパートナーでは、各工程は専門職が担当します。

限られた空間と時間内に何とか効率良く作業を進めようと 水道設備工、大工、電気工、内装工たちが協力しつつ、 目まぐるしく入れ替わりながらも丁寧に作業していくところを是非ご覧下さい。

それでは作業開始します。

住まいるパートナーでは、室内の動線部分の床には

表面にエンボスシート（表面が凸凹している）の滑り止め加工が施されたが厚さ1mmの厚紙の裏面に

柔軟性のある厚さ２㎜の発泡ポリエチレンが裏打ちされた本格的な床養生を使用しています。 このクッション性のある養生が床をしっかり守ります。

また、今回はトイレ改装以外にも浴室、脱衣所もリフォームするので、 埃養生もいたします。 埃は丁寧に養生をしても、完全には防げませんが、 嫌な思いを減らすことはできます。

そして、 解体物の搬出や新しく設置する器具や設備の搬入時に傷めがちなのが 動線上開口部の枠・敷居・鴨居などの木部です。 作業の妨げになる脱衣所入口ドアは 作業中は外しておき、専用の枠養生材で保護します。

トイレのドアも一旦外しておきます。

ペーパーホルダー（紙巻器）も外し、いよいよ便器セットの解体・撤去を始めていきます。 トイレ改装は、狭い空間内で入れ替わり立ち替わり 色々な種類の職人が作業をしていきます。
段取りとチームワークが大切です。

先ずは、水道設備工が手洗器付きタンクから外していきます。

続いて、便器を外します。 施主様が心配なさっていた便器下のにじみですが、 排水管からの漏水は無く、一般便器で時々ある結露ではないかと思われます。

便器が撤去後、大工にリレーされます。
今回、床と壁の取り合いの巾木はやり替えます。
巾木上部の壁紙を剥がして、巾木撤去の準備に取り掛かります。

止水栓と洗浄便座用コンセントも移設しなければならないので、 先に便器背面になる壁を開口します。

便器背面はパイプスペースになっています。

続いて、異音が出ている換気扇を電気工が撤去します。

壁補強をするので一旦コンセントも外しておきます。 尚、今回のレストパルを使ったトイレ改装では 既存コンセントの位置のままでは利用できません。
後ほど規定の位置に移動します。

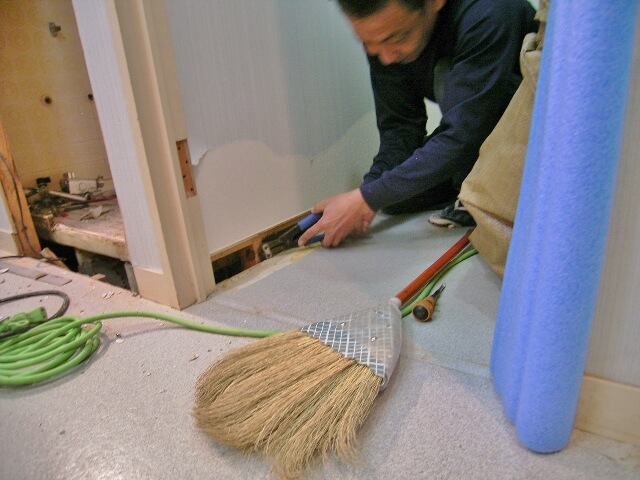

電気工が退いたところで、大工が巾木を撤去していきます。

巾木は間仕切壁の木軸に直接留めてある入巾木なので、 巾木を外したところには壁のボードはありません。 後から、壁を取り付けてから巾木は設置します。

さて、手洗いカウンターを設置する既存の壁は石膏ボードになっていますが、 石膏ボードにはビスを堅固に留めることができません。

そのため壁に合板を入れ込み補強します。
合板を入れる高さに墨を打ち（印を付け）カッターで切り込みを入れ、

石膏ボードを解体していきます。

きれいに剥がせました。 メーカーでは、壁裏補強無しでの施工の場合、 間柱に手洗いカウンターを固定するように指示がありますが、 留めビスの位置にも指定があるので、必ずしも間柱にビスが留められるとは限りません。
そうした場合、石膏ボードへのボードアンカー施工となっていますが、 手洗いカウンターなどは立ち上がり時に荷重が掛かります。

正規施工では全40本近くのビスを使ってカウンターや収納を固定することになっているので、 ひと手間かけても、出来るだけ壁裏補強はやった方がよろしいと思います。

工事費が安かったり、作業が早い業者はこの壁補強や打ち込むビスの本数を端折っています。

そうすると、経年使用による振動でカウンターやキャビネットを留めているビスがボードアンカーごと抜けてきたりします。
丁度、ボードアンカーで固定した紙巻器が後々アンカーごと抜けてしまうのと同じことです。

さて、大工が壁の補強を段取っている間に、 内装工が床のクッションフロアと壁紙の剥がしにかかります。

さらに、電気工も間隙を縫ってコンセントの移設にかかります。
コンセントは便器背面の壁右下に移設します。

トイレ隣のユニットバスが解体された浴室側から トイレの天井裏を利用してコンセントの配線をやり直します。 解体されているからできる技です。

トイレの中では、内装工が天井の壁紙剥がし、 大工は先ほど解体したボードと補強板を固定する木下地の採寸をしています。

大工が木下地を準備しに行った間に、 今度は水道設備工が止水栓の位置、排水配管、キャビネット・カウンターの組立設置の確認を始めました。

木下地を切って戻ってきた大工がボードを留めていきます。

そこへ水道設備工が加わって壁補強についての擦り合わせを始めました。

擦り合わせを終え、 大工は先ほど入れ込んだ木下地に補強板を留めていき、水道設備工は止水栓の移設を始めます。

止水栓の移設と補強板の取り付けが終わったその間隙を縫って コンセントの配線のみを終えていた電気工が規定の位置にコンセントボックスを取り付けます。

給水の止水栓とコンセントが規定の位置への移設できたところです。

巾木撤去後の穴埋めの合板を大工が加工し行っている間に、 今度は脱衣所で壁へのパテ打ちをしていた内装工が戻ってきてボードと補強板との間に補強用メッシュテープを張っていきます。 パテ処理の準備です。

水周りに近い箇所で伸縮率が異なる素材間には 補強用のメッシュテープを施します。

住まいるパートナーでは、壁紙を張る前の下地の調整として、 複数回のパテ処理を実施しています。

部分的に壁の補修や造作をするようなリフォーム工事では、 壁紙をキレイに張るためにボードの継ぎ目に下地処理をします。

また、クロスの張替で、既存のビニール壁紙を剥ぐ際、 貼り付け面には糊がついているので、完全に剥がれるわけではありません。

通常は、既存壁紙の接着面の『薄紙』だけはボードに残りますが、 経年劣化で壁紙表面がボロボロちぎれたり、施工時の糊の濃度により、 キレイに剥がれない場合もあります。

壁紙の剥がれ具合や『薄紙』の残り具合で、新規を張る下地は荒れることになります。
この場合、荒れた下地の上に張る壁紙の種類によっては、 光の加減で表面に凸凹の影が浮き出る場合があります。
薄い壁紙に多いのですが、それをできるだけ回避するために、パテ処理を施して表面を平滑にするわけです。

とは申しましても、壁紙の種類によっては通常作業料金内では綺麗に仕上がらない場合もあり、 作業を実際に始めてみないと分からないことでもあります。

この辺もしっかりやる業者とやらない業者では料金や仕上がりに差がでてきます。

さて、先ほどのメッシュテープの上に先ずは粗パテを打っておきます。

巾木を外した穴にも壁ができました。

続いて、便器背面の壁を採寸、加工します。

大工が加工している間に、電気工が換気扇ダクトを取り付けます。

加工してきた壁板を取り付けます。

トイレ内部の大工の仕事は巾木を残すだけとなりましたが、内装工にリレーします。

この現場のように大工が他にもやることがある場合は、 巾木は内装を仕上げてから留める方が綺麗に納まり、作業もスムーズに進みます。

内装工が残りの粗パテ打ちを始めます。

粗パテ完了です。乾くのを待ちます。

時間稼ぎにジェットヒーターを使います。

隣の浴室との間仕切壁側の木下地の取り付けは解体した浴室側（裏側）からできるので作業の手間が少なくて済みます。

粗パテが乾いてきたので、粒子の細かい仕上げパテの準備に取り掛かります。

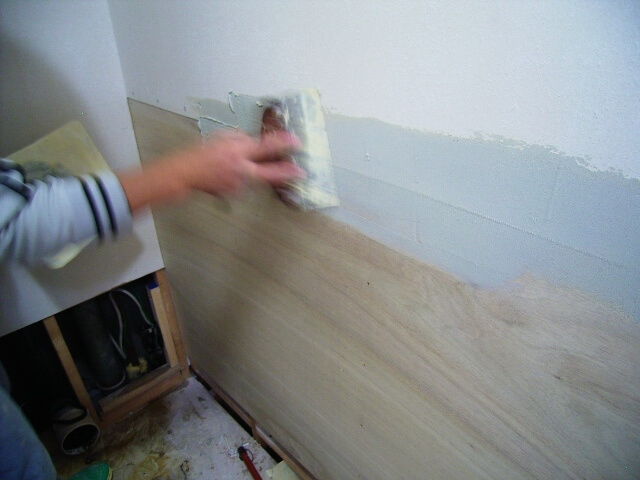

粗パテの上から仕上げパテを打っていきます。

時間稼ぎにジェットヒーターを焚きながら汗をかきかきパテを打ちます。

見る見る間に仕上げパテも乾いていきます。

乾きを見ながら天井、便器背面の壁へとクロスを張り進めます。

左の壁。右の壁と壁紙は貼り終えました。

続いて大理石のポテチーノ柄のクッションフロアを張っていきます。
まずは、糊を櫛目ベラで塗っていきます。

オープンタイムをとって貼り始めます。

柄の表面はこんな感じです。

巾木は最後に大工が取り付けます。 通常、大工は巾木まで終えて、内装工にリレーしますが、 この現場のように他にやる仕事がある場合は内装を先行させ、後から取り付けます。
この方が早くキレイに仕上がります。

さて、いよいよ器具付けです。
先ずは、便器背面への横桟の取り付けです。

下地チェッカーと水平器を当てながらビス留めしていきます。

右側板の取り付けです。

左側板の取り付けです。

便器の設置です。まずは排水接続管を便器と排水管に接続します。

便器が仮設置できました。大変スッキリしたデザインです。

続いて、手洗器排水ホースを排水接続管に取り付け、 セットタンクを便器に取り付け、移設した止水栓に給水ホースを接続します。
給水ホースは手洗器側と便器用タンクにそれぞれ分岐して接続されます。

便器洗浄水量は従来の13Lから4.8Lへと激減しました。71%の節水となります。

便器背面中央に設置するコアキャビネットを組み立てます。

便器と前板の左右の壁までの間隔が同じ寸法になっていること、 後ろ壁とコアキャビネットの間に隙間が空かないように 確認しながら固定し、便器を本設します。

良い感じに取り付けられました。

タンクのフタ（カバー）越しに、便器洗浄ユニットからのジョイントがタンク内で接続されているのが透けて見えます。
右側のキャビネット内には、便器洗浄ユニットの洗浄レバーが取り付けられています。

洗浄便座を取り付けました。TOTOウォシュレット アプリコットです。

続いて、扉を取り付けていきます。

左の手洗器が付かない側の収納扉は、表面材と裏面材を重ね合わせて 取り付ける構造となっています。扉が2枚重なって見えるのはそのためです。

続いて右側の固定パネルを取り付けていきます。 パネルの切り欠き部分に給排水ホースを通します。

さて、別室で組み立てた手洗器キャビネットが運び込まれました。

カウンター、配管ブラケット、洗面器キャビネットの取り付けです。 それぞれ補強材にしっかりと固定されます。

特に手洗いカウンターは荷重がかかるところですので、 ボードアンカーでは不安が残りますが、 住まいるパートナーの施工では、安心して立ち座りの補助に使えます。 便器背面の壁から手洗器キャビネット迄の最大寸法は1,600㎜で、 寸法はカウンター、給排水ホース等を詰めることで調節できます。

カウンター下に配管ブラケットが取り付きました。
ここに給排水ホースを通して上からカバーします。

手洗器の固定は型紙を使って金具のビス位置を決めます。

固定金具を取り付けます。しっかり補強板にビスが効いています。

手洗器はクッション材を敷いてから位置を合わせて取り付けます。

前出寸法をおさえたコンパクトデザインです。背面の壁から手洗器全面まで185㎜です。

トラップ設置、排水配管接続、給水配管接続です。

排水ホースを必要寸法にカットして接続します。

目隠しカバーとキャビネット扉の取り付けです。

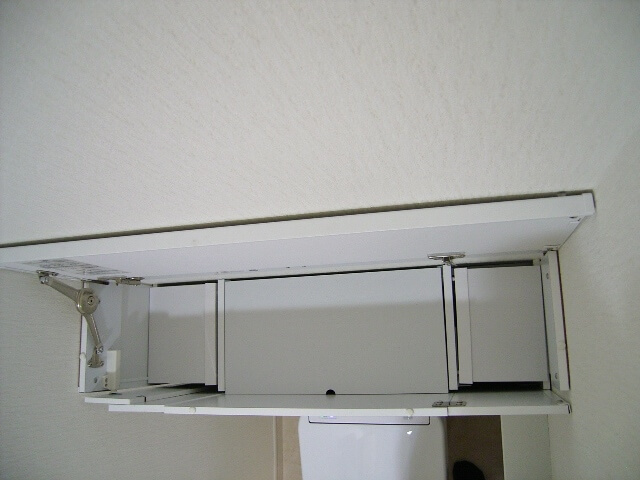

背面キャビネット上蓋扉取り付けです。 ダンパーが付いているので占める時に静かに閉まります。

背面サイドキャビネット内に棚板をのせ、扉を調整します。

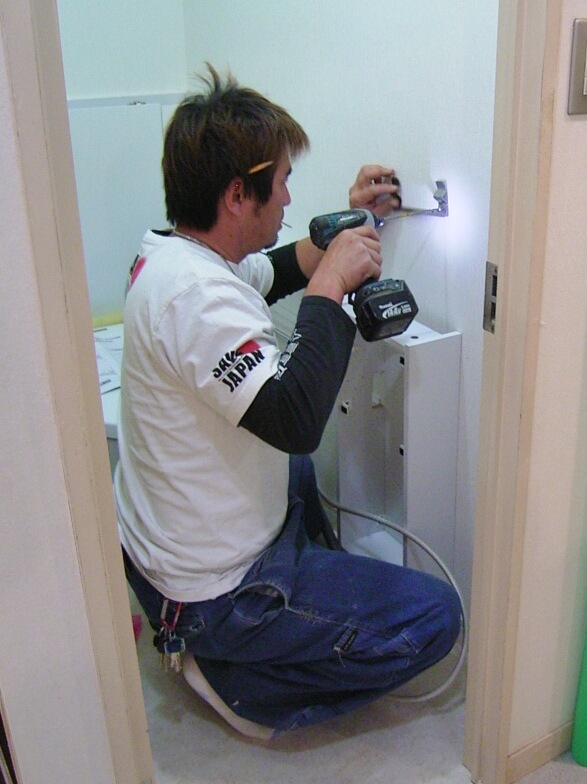

2連のペーパーホルダー（紙巻器）とタオル掛けを取り付け、

ウォシュレット（洗浄便座）のリモコンを設置すれば、本体の組立は完了です。

最後に換気扇の取り付けとアース付きコンセントのプレート付けが終われば、

完成です。 白を基調とした清潔感溢れる内装です。

手洗器キャビネットです。タオル掛けは扉の把手にもなっています。 手洗器は便器背面にあるより、 手前にあった方がお年寄りや子供には使いやすいと思います。

また、便器のタンクの手洗器と違い、排水せずとも水栓をひねれば水を使うことができます。
幅狭なカウンターはお年寄りの立ち座りの際にも体を支えるのに利用できます。

手洗器キャビネットの扉を開けると、配管の目隠しカバーが取り付けられています。 下側にはトイレ小物がしまえます。
トイレットペーパーなら4個が入るスペースです。水栓は自動水栓もお選びいただけます。

便器背面キャビネット内のタンクの上には

内蓋が載せられ隠されます。

『まるごと収納』には、 トイレットペーパー12個入りを丸ごと1袋＋2個、生理用品3箱、お掃除シート1箱、 トイレ洗剤2本、トイレポット1個、トイレブラシが収納できます。

中央コアキャビネットの左側にも清掃道具等、トイレ小物、備品類がしまえます。
余り見せたくないものはかくして仕舞えるので、トイレの中がスッキリします。

右下の扉付きキャビネットの中にはコンセントがあります。
こちらは収納にもお使いいただけます。 開いている扉の上は固定パネルなので開閉しません。

便器側からトイレ入口扉を見たところですが、 右手には高齢化を見据えてＩ型手すりを取り付けました。

TOTO システムトイレ レストパルを利用したトイレ改装工事完成です。

リフォーム前後の写真ご覧ください。

室内の備品・小物類が収納内に仕舞われてスッキリしてます。

リフォーム工事の内容

• 止水栓を適正位置に移設。
• コンセントを適正位置に移設。
• 換気扇交換。
• 大便器キャビネット、手洗器キャビネット固定用の壁補強。
• 立ち座りの際のＩ型縦手すりの設置。（下地補強含む）
• 給水分岐・排水合流技術による便器、洗浄便座、手洗器、キャビネット等の設置
• 巾木の交換。
• 床はサンゲツクッションフロア大理石調『ビアンコカララ』柄での張り替え
• 壁は天井・壁ともルノン消臭壁紙『空気を洗う壁紙』にて張り替え。
